VRM là gì? Chức năng, cấu tạo và cơ chế hoạt động

Trong hệ thống máy tính, hiệu suất và độ ổn định của các linh kiện phần cứng phụ thuộc rất nhiều vào cách chúng được cung cấp năng lượng. Một thành phần quan trọng nhưng ít được nhắc đến chính là VRM (Voltage Regulator Module) – bộ điều chỉnh điện áp đảm bảo CPU và các linh kiện khác hoạt động trơn tru.

Vậy VRM là gì? Tại sao nó lại đóng vai trò thiết yếu trong mainboard? Hãy cùng Hoàng Long Computer khám phá chi tiết về chức năng, cấu tạo, cơ chế hoạt động của VRM, cũng như tầm quan trọng của việc làm mát và ảnh hưởng của nó đến ép xung CPU qua bài viết này.

Cùng tìm hiểu cấu tạo và chức năng VRM

VRM là gì?

VRM (Voltage Regulator Module), hay còn gọi là mô-đun điều chỉnh điện áp, là một mạch điện tử không thể thiếu trên mọi bo mạch chủ (mainboard) hiện đại. Nhiệm vụ cốt lõi của VRM là chuyển đổi nguồn điện đầu vào có điện áp cao từ bộ nguồn (PSU) thành mức điện áp thấp hơn, ổn định và phù hợp chính xác với yêu cầu hoạt động của CPU (Central Processing Unit).

Bên cạnh đó, VRM còn đảm nhiệm nhiều vai trò quan trọng khác:

• Cung cấp điện áp chính xác: CPU hiện đại hoạt động ở điện áp rất thấp, thường dưới 2V. VRM phải đảm bảo cung cấp đúng mức điện áp này, không được sai lệch quá nhiều để CPU hoạt động ổn định.
• Đảm bảo nguồn điện ổn định: Điện áp cung cấp cho CPU phải luôn ổn định, không bị dao động hay sụt giảm đột ngột, đặc biệt khi CPU hoạt động ở cường độ cao hoặc chịu tải lớn.
• Lọc nhiễu điện áp: Nguồn điện từ PSU có thể chứa nhiều tạp âm và nhiễu. VRM có chức năng lọc bỏ những nhiễu này, đảm bảo nguồn điện sạch và chất lượng cao cho CPU.
• Bảo vệ CPU: VRM tích hợp các cơ chế bảo vệ CPU khỏi các sự cố điện áp như quá áp, quá dòng, giúp kéo dài tuổi thọ của bộ vi xử lý.
• Đáp ứng nhanh sự thay đổi tải: CPU liên tục thay đổi mức độ hoạt động, dẫn đến nhu cầu về điện năng cũng thay đổi theo. VRM phải có khả năng đáp ứng nhanh chóng những thay đổi này để đảm bảo CPU luôn có đủ điện để hoạt động trơn tru.

Hiểu một cách đơn giản, VRM trên mainboard là trái tim cung cấp năng lượng cho bộ não của máy tính (CPU). Nếu không có một mạch VRM chất lượng, CPU không thể hoạt động ổn định và hiệu quả.

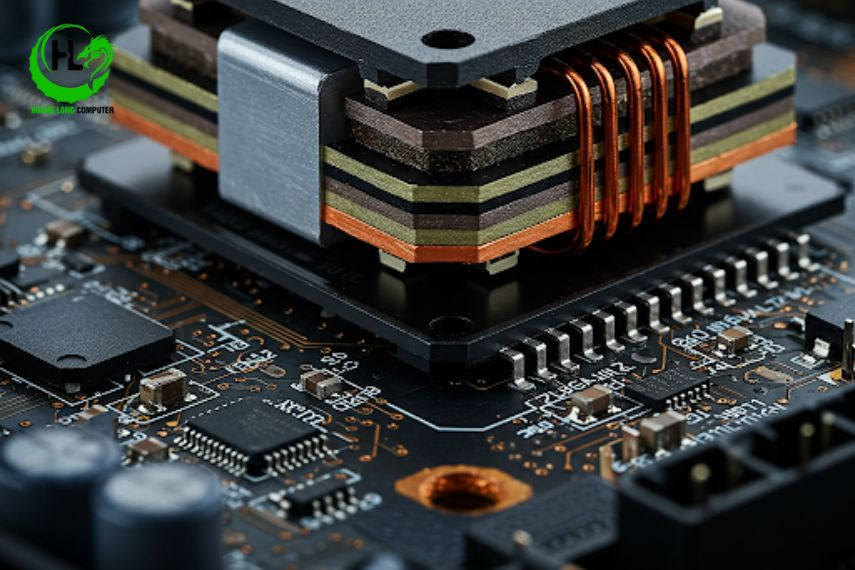

Cấu tạo của VRM

Mặc dù có nhiều thiết kế VRM khác nhau tùy thuộc vào nhà sản xuất và dòng bo mạch chủ, một mạch VRM CPU điển hình thường bao gồm các thành phần chính bao gồm IC điều khiển, cuộn cảm, MOSFET và tụ điểm. Cùng tìm hiểu chi tiết các bộ phận này nhé!

1. IC điều khiển (PWM Controller)

IC điều khiển (Pulse Width Modulation) đóng vai trò là bộ não trung tâm của mạch VRM. Nó có nhiệm vụ chính là:

• Nhận tín hiệu điện áp mục tiêu: IC PWM nhận thông tin về mức điện áp mà CPU yêu cầu từ bộ điều khiển điện áp trên bo mạch chủ.
• So sánh và điều chỉnh: Nó liên tục so sánh điện áp thực tế đang được cung cấp cho CPU với điện áp mục tiêu. Nếu có sự khác biệt, IC PWM sẽ điều chỉnh các tín hiệu điều khiển để đưa điện áp về đúng mức mong muốn.
• Tạo xung điều khiển PWM: Dựa trên kết quả so sánh, IC PWM tạo ra các xung điện có độ rộng thay đổi (Pulse Width Modulation). Độ rộng của xung điện này sẽ quyết định lượng điện năng được truyền đến CPU. Xung điện càng rộng, lượng điện năng truyền đi càng nhiều và ngược lại.
• Điều khiển các thành phần khác: IC PWM gửi các tín hiệu điều khiển đến các MOSFET để chúng đóng ngắt dòng điện theo đúng chu kỳ và độ rộng xung đã được tính toán.

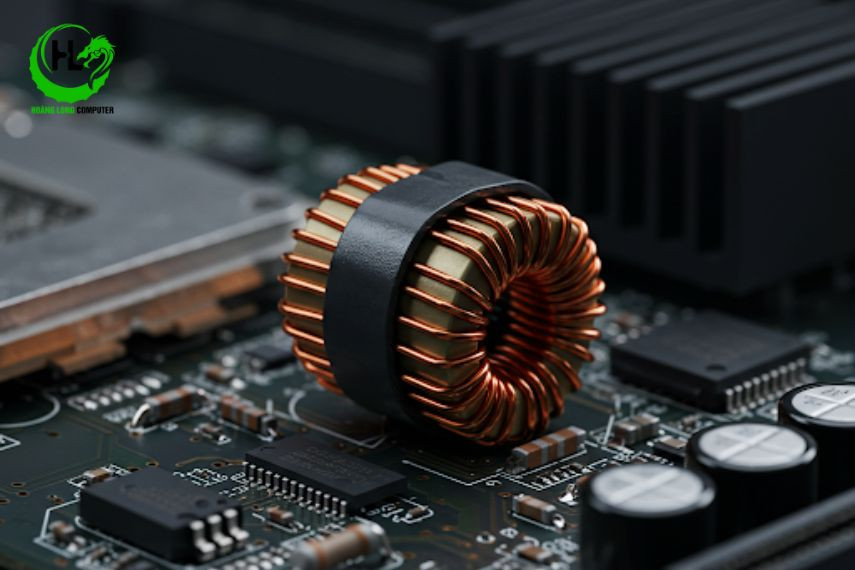

2. Cuộn cảm (Inductor / Choke)

Cuộn cảm là một thành phần thụ động quan trọng trong mạch VRM, có cấu tạo là một lõi từ (thường làm bằng ferit) được quấn quanh bởi dây dẫn. Chức năng chính của cuộn cảm là:

• Lưu trữ năng lượng: Khi dòng điện chạy qua cuộn cảm, nó sẽ tạo ra một từ trường và lưu trữ năng lượng dưới dạng từ trường. Khi dòng điện bị ngắt, từ trường sẽ suy giảm và giải phóng năng lượng trở lại mạch.
• Lọc nhiễu: Cuộn cảm có khả năng cản trở sự thay đổi đột ngột của dòng điện, giúp lọc bỏ các thành phần nhiễu tần số cao trong nguồn điện.
• Ổn định dòng điện: Bằng cách lưu trữ và giải phóng năng lượng, cuộn cảm giúp làm mịn dòng điện cung cấp cho CPU, giảm thiểu hiện tượng gợn sóng (ripple).

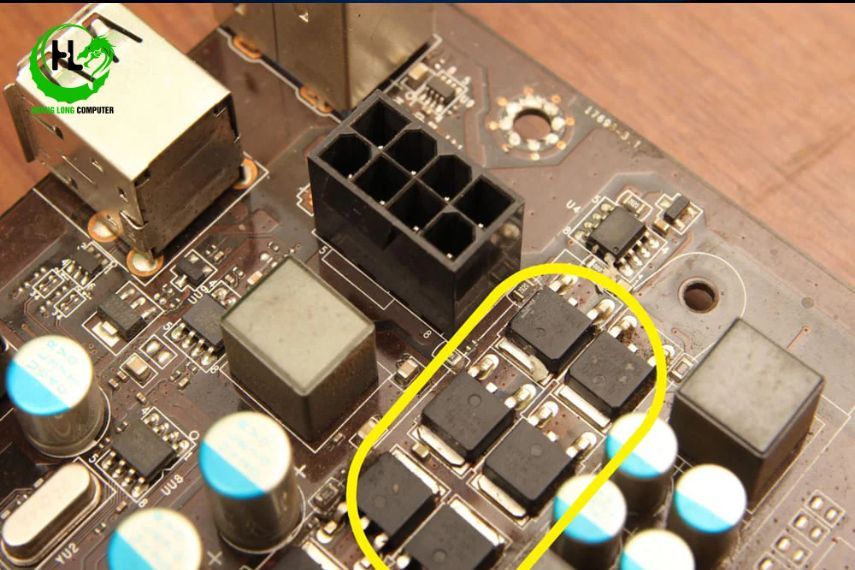

3. MOSFET (Metal-Oxide-Semiconductor Field-Effect Transistor)

MOSFET là một loại transistor trường hiệu ứng được sử dụng như các công tắc điện tử siêu nhanh trong mạch VRM. Chúng có khả năng đóng ngắt dòng điện hàng triệu lần mỗi giây theo tín hiệu điều khiển từ IC PWM. MOSFET đóng vai trò then chốt trong việc điều chỉnh lượng điện năng được truyền đến CPU.

4. Tụ điện (Capacitor)

Tụ điện là một thành phần thụ động có khả năng lưu trữ năng lượng dưới dạng điện tích. Trong mạch VRM, tụ điện có nhiều vai trò quan trọng:

• Lọc nhiễu: Tụ điện giúp lọc bỏ các thành phần nhiễu tần số thấp trong nguồn điện, bổ sung cho vai trò lọc nhiễu của cuộn cảm.
• Ổn định điện áp: Tụ điện cung cấp một nguồn năng lượng dự trữ tạm thời, giúp duy trì điện áp ổn định cho CPU khi có sự thay đổi đột ngột về tải.
• Cung cấp năng lượng tức thời: Khi CPU cần một lượng lớn điện năng trong thời gian ngắn (ví dụ khi tăng tốc độ xử lý), tụ điện có thể cung cấp năng lượng này một cách nhanh chóng.

VRM hoạt động như thế nào

Cơ chế hoạt động của mạch VRM là một quá trình điều chỉnh điện áp liên tục và phức tạp, diễn ra theo các bước cơ bản sau:

• CPU yêu cầu điện áp: CPU gửi yêu cầu về mức điện áp cần thiết để hoạt động đến bộ điều khiển điện áp trên bo mạch chủ.
• Bộ điều khiển truyền tín hiệu đến IC PWM: Bộ điều khiển điện áp chuyển tiếp yêu cầu này đến IC điều khiển PWM trong mạch VRM.
• IC PWM tạo xung điều khiển: Dựa trên yêu cầu điện áp và thông tin phản hồi từ mạch, IC PWM tạo ra một chuỗi các xung điện có độ rộng thay đổi (PWM). Độ rộng của các xung này tỷ lệ thuận với lượng điện năng cần cung cấp cho CPU.
• Xung PWM điều khiển MOSFET: Các xung điện từ IC PWM được gửi đến các MOSFET. Khi xung điện ở mức cao, MOSFET sẽ mở (dẫn điện), cho phép dòng điện từ nguồn đi qua. Khi xung điện ở mức thấp, MOSFET sẽ đóng (ngắt điện).
• Dòng điện đi qua cuộn cảm và tụ điện: Dòng điện được đóng ngắt bởi MOSFET sẽ đi qua cuộn cảm và tụ điện. Cuộn cảm sẽ lưu trữ năng lượng khi MOSFET mở và giải phóng năng lượng khi MOSFET đóng, giúp làm mịn dòng điện. Tụ điện sẽ tiếp tục lọc nhiễu và ổn định điện áp.
• Điện áp ổn định được cung cấp cho CPU: Kết quả là một nguồn điện áp thấp hơn, ổn định và đã được lọc nhiễu sẽ được cung cấp cho CPU để hoạt động.
• Mạch phản hồi: Mạch VRM liên tục theo dõi điện áp thực tế mà CPU đang nhận được. Thông tin này được gửi ngược lại IC PWM (vòng phản hồi) để IC có thể điều chỉnh độ rộng của các xung điện, đảm bảo điện áp luôn ở mức tối ưu và đáp ứng nhanh chóng với sự thay đổi tải của CPU.

Quá trình này diễn ra liên tục và rất nhanh chóng, đảm bảo CPU luôn có đủ nguồn điện ổn định để thực hiện các tác vụ.

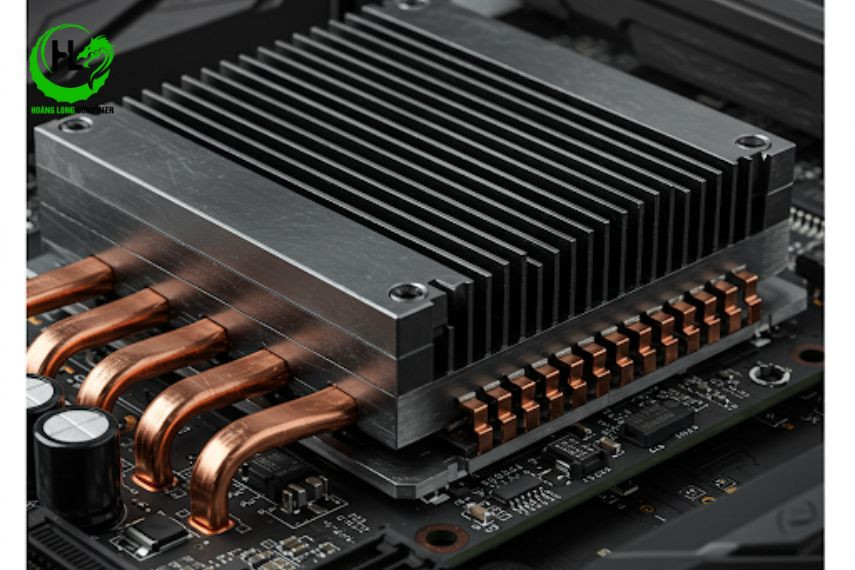

Tại sao cần làm mát VRM?

Như đã đề cập, trong quá trình hoạt động, các linh kiện trong mạch VRM, đặc biệt là MOSFET và cuộn cảm, sẽ sinh nhiệt do hiện tượng điện trở và quá trình chuyển mạch. Lượng nhiệt tỏa ra này có thể khá lớn, đặc biệt khi CPU hoạt động ở cường độ cao hoặc bị ép xung.

Việc làm mát VRM hiệu quả là vô cùng quan trọng vì những lý do sau:

• Đảm bảo hiệu suất: Nhiệt độ cao có thể làm giảm hiệu suất của các linh kiện điện tử, bao gồm cả MOSFET và cuộn cảm trong mạch VRM. Khi nhiệt độ quá cao, điện trở của MOSFET có thể tăng lên, dẫn đến tổn thất năng lượng nhiều hơn và hiệu suất cung cấp điện giảm xuống.
• Tăng độ ổn định: Nhiệt độ cao có thể gây ra sự không ổn định trong hoạt động của mạch VRM, dẫn đến tình trạng CPU bị treo, khởi động lại hoặc thậm chí là hư hỏng.
• Kéo dài tuổi thọ: Nhiệt độ là một trong những yếu tố chính gây ra sự suy giảm tuổi thọ của các linh kiện điện tử. Việc làm mát tốt giúp các thành phần trong mạch VRM hoạt động ở nhiệt độ an toàn, kéo dài tuổi thọ của chúng và của cả bo mạch chủ.
• Hỗ trợ ép xung: Đối với những người dùng có nhu cầu ép xung CPU, một hệ thống VRM được làm mát tốt là điều kiện tiên quyết. Ép xung làm tăng đáng kể lượng điện năng tiêu thụ của CPU, đồng nghĩa với việc mạch VRM phải chịu tải lớn hơn và tỏa ra nhiều nhiệt hơn. Nếu không được làm mát hiệu quả, VRM có thể không đáp ứng được yêu cầu về điện năng và gây ra sự không ổn định khi ép xung.

VRM ảnh hưởng thế nào đến việc ép xung CPU?

VRM đóng vai trò quyết định trong việc ép xung CPU. Một VRM trên mainboard chất lượng cao, với số pha nguồn nhiều và khả năng làm mát tốt, có thể cung cấp điện áp ổn định và đủ công suất để CPU hoạt động ở xung nhịp cao hơn mức tiêu chuẩn.

Ngược lại, nếu VRM yếu hoặc không được làm mát đúng cách, điện áp có thể dao động, không đủ đáp ứng nhu cầu của CPU khi ép xung. Điều này dẫn đến hệ thống bị treo, crash hoặc giảm tuổi thọ linh kiện. Vì vậy, khi chọn mainboard để ép xung, bạn cần chú ý đến chất lượng của mạch VRM CPU và khả năng tản nhiệt của nó để đạt được hiệu suất tối đa.

Do đó, khi lựa chọn bo mạch chủ để ép xung CPU, người dùng cần đặc biệt chú ý đến chất lượng và thiết kế của mạch VRM. Các bo mạch chủ được thiết kế cho ép xung thường có số lượng pha điện nhiều hơn, sử dụng các linh kiện cao cấp và được trang bị hệ thống tản nhiệt hiệu quả cho VRM.

Kết luận

Tóm lại, VRM là một bộ phận then chốt trên bo mạch chủ, đóng vai trò sống còn trong việc cung cấp nguồn điện ổn định và chính xác cho CPU. Hiểu rõ về chức năng, cấu tạo và cơ chế hoạt động của VRM không chỉ giúp bạn có thêm kiến thức về phần cứng máy tính mà còn giúp bạn đưa ra những lựa chọn thông minh khi xây dựng hoặc nâng cấp hệ thống, đặc biệt nếu bạn có ý định ép xung CPU.
